臥式鏈條蒸汽鍋爐是太康永興鍋爐集團提供的全球領先的臥式鏈條蒸汽鍋爐技術--低成本，高效率。
10t/h
1.25Mpa
194℃
煙煤、無煙煤、混合煤
可用于紡織、印染、造紙、食品、橡膠、塑料、化工、醫藥、鋼鐵、冶金等工業產品加工工藝過程所需蒸汽
性能特點：

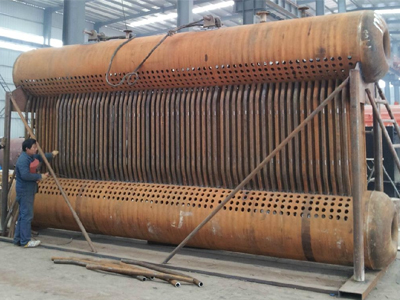

1.鍋爐為臥式快裝蒸汽鍋爐、工質自然循環.該蒸汽鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成,主要受熱面有爐膛水冷壁,部分鍋筒和鍋筒內對流管束.該系 列蒸汽鍋爐出廠時由五大部分組成：鍋爐主體、煙風道、除塵器、管路系統.其中前四部分已在廠內制造完畢,運輸至安裝現場進行組裝即可,可大大縮短安裝周 期,并可保證產品安裝質量.
2.鍋爐設計性能先進：該蒸汽鍋爐主要受熱面管采用20#低中壓鍋爐用無縫鋼管制成,鍋筒采用鍋爐專用鋼板制成.左右集箱采用無縫鋼管制成.
3.蒸汽鍋爐爐拱采用耐火混凝土搗制而成.后拱低而長,因此燃燒良好,兩翼煙道和側墻磚采用耐火材料燒結磚.鍋爐前墻、后墻采用通用耐火磚.
4.鍋爐爐排配風合理,燃燒室較大,煤種適用性強.適應各類煙煤或無煙煤、混合煤.燃燒充分.由于高溫?zé)煔馐紫冗M(jìn)入沉降室,再由兩側進入兩翼煙道、前煙箱,因而消煙除塵效果好.
5.水循環簡單,受壓部件結構合理,在保證水質的情下,完全可以安全運行.
6.鍋爐燃燒設備為快裝爐排,燃燒設備在廠內制造安裝完畢,運輸至工地后直接安裝在地基上即可.具有結構合理、緊湊,鋼材耗量低,使鍋爐性能、重量、結構尺寸與國內同容量鍋爐相比具有明顯的先進性.

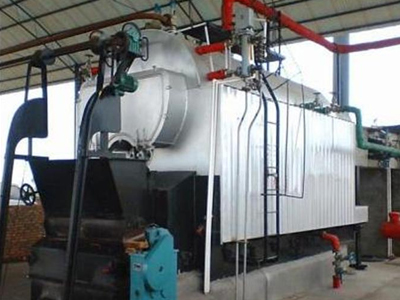

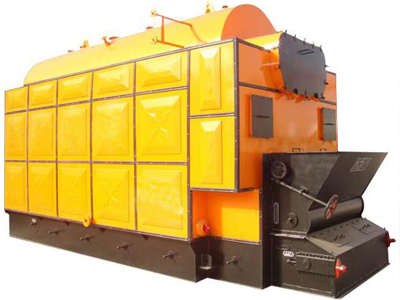

DZL型鏈條爐排蒸汽鍋爐,是一種臥式三回程水火管混合式蒸汽鍋爐,在鍋筒內布置一束螺紋煙管.爐膛左右二側裝有光管水冷墻.采用輕型鏈條爐排實現機 械加煤,配有鼓風機、引風機進行機械通風,并裝有刮板式出渣機實現自動出渣.該系列蒸汽鍋爐前后拱采用新型的節能技術爐拱.燃料自煤斗落到爐排上,進入爐 膛燃燒后,火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱,再由前煙箱折回鍋內管束,通過后煙箱進入省煤器,然后由引風機抽引通過煙道至煙囪排向 大氣.
| 名 稱 | 額定蒸發量 | 工作壓力 | 飽和蒸汽 | 傳熱面積 | 爐排面積 | 外形尺寸 |
| 型號 | t/h | Mpa | ℃ | m2 | m2 | m |
| DZL1-0.7-AII | 1 | 0.7 | 169.6 | 38.29 | 2.065 | 5.9×1.8×3.2 |
| DZL2-0.7-AII | 2 | 0.7 | 169.6 | 81.93 | 3 | 5.6×2.5×3.3 |
| DZL2-1.25-AII | 2 | 1.25 | 193 | 81.93 | 3 | 5.6×2.5×3.3 |
| DZL4-1.25-AII | 4 | 1.25 | 194 | 143.31 | 5.95 | 6.2×2.5×3.6 |
| DZL4-1.6-AII | 4 | 1.6 | 203 | 210.06 | 4.55 | 6.8×2.6×3.5 |
